在CAD绘图过程中,熟练掌握对象捕捉快捷键是提高绘图效率和准确性的重要技巧。本文将介绍CAD对象捕捉快捷键的使用方法和技巧,帮助读者更快速、更便捷地进行绘图操作。
一、启用对象捕捉功能
通过启用对象捕捉功能,可以使CAD软件能够自动捕捉并锁定特定对象的位置、点、端点等,方便后续操作。
二、使用对象捕捉定位线
对象捕捉定位线是指CAD软件根据当前绘图操作自动生成的参考线,可以辅助定位和对齐相关对象。
三、使用端点对象捕捉快捷键
通过按下快捷键“END”,可以快速锁定和选择对象的端点位置,提高绘图速度。
四、使用中点对象捕捉快捷键
通过按下快捷键“MID”,可以快速锁定和选择对象的中点位置,对齐和构建图形更加方便。
五、使用插入点对象捕捉快捷键
通过按下快捷键“INS”,可以快速锁定和选择对象的插入点位置,适用于插入和复制对象等操作。
六、使用节点对象捕捉快捷键
通过按下快捷键“NOD”,可以快速锁定和选择对象的节点位置,方便进行图形编辑和调整。
七、使用跟踪对象捕捉快捷键
通过按下快捷键“TRA”,可以启用跟踪对象捕捉功能,以当前鼠标位置为基准绘制参考线,方便对齐和构建图形。
八、使用自动追踪对象捕捉快捷键
通过按下快捷键“OSNAP”,可以启用自动追踪对象捕捉功能,使CAD软件能够自动锁定和对齐相关对象的位置和点。
九、使用附近对象捕捉快捷键
通过按下快捷键“NEA”,可以快速锁定和选择附近的对象,方便进行对齐和调整操作。
十、使用切换对象捕捉模式的快捷键
通过按下快捷键“F3”,可以在不同的对象捕捉模式之间进行切换,灵活应对不同的绘图需求。

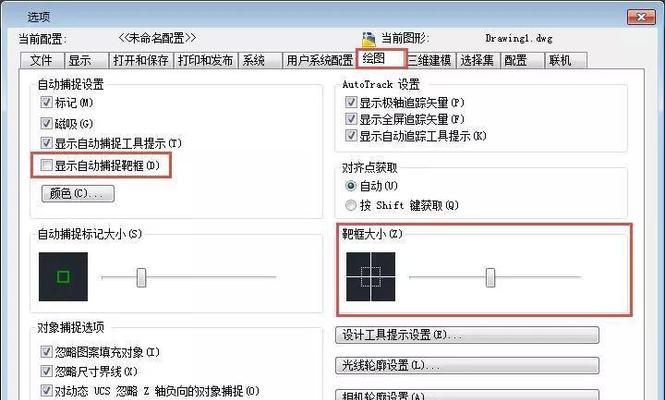

十一、使用对象捕捉设置管理器
通过打开对象捕捉设置管理器,可以自定义和管理对象捕捉模式和快捷键,提高绘图效率和操作便利性。
十二、使用对象捕捉设置快捷菜单
通过右键单击工作区域,选择对象捕捉设置快捷菜单,可以快速启用和禁用对象捕捉功能,适应不同的绘图场景。
十三、使用参考对象捕捉快捷键
通过按下快捷键“REF”,可以快速锁定和选择参考对象的位置和点,方便构建和编辑相关图形。
十四、使用标记点对象捕捉快捷键
通过按下快捷键“INT”,可以快速锁定和选择标记点的位置和点,方便对齐和调整图形。
十五、
掌握CAD对象捕捉快捷键的使用方法和技巧,可以大大提高绘图效率和准确性。通过启用对象捕捉功能、使用不同的对象捕捉快捷键和灵活运用相关功能,可以更加便捷地进行绘图操作。同时,合理设置对象捕捉模式和管理对象捕捉设置,也是提高绘图效率的关键。在日常绘图工作中,我们应该加强对CAD对象捕捉快捷键的学习和应用,以提升自己的绘图水平和工作效率。
